Prototype d'aluminium de haute précision usinage CNC pour le boîtier du réducteur

Détails de produit

Lieu d'origine: Chine

Nom de marque: Shinden

Numéro de modèle: Prototype d'aluminium de précision Reducteur d'usinage CNC

Conditions de paiement et d'expédition

Détails d'emballage: boîtier en bois ou en carton,ou selon les besoins du client

Délai de livraison: 7-45 jours ouvrables

Conditions de paiement: L/C, D/A, D/P, T/T

Obtenez le meilleur prix
Mettre en évidence:

Prototypes d'usinage CNC de haute précision

,

Prototype d'aluminium usinage CNC

,

Machining de prototypes de précision du boîtier du réducteur

Prototype d'aluminium de haute précision usinage CNC pour le boîtier du réducteur
Description du produit

Les principales exigences techniques duRésidence du réducteur.

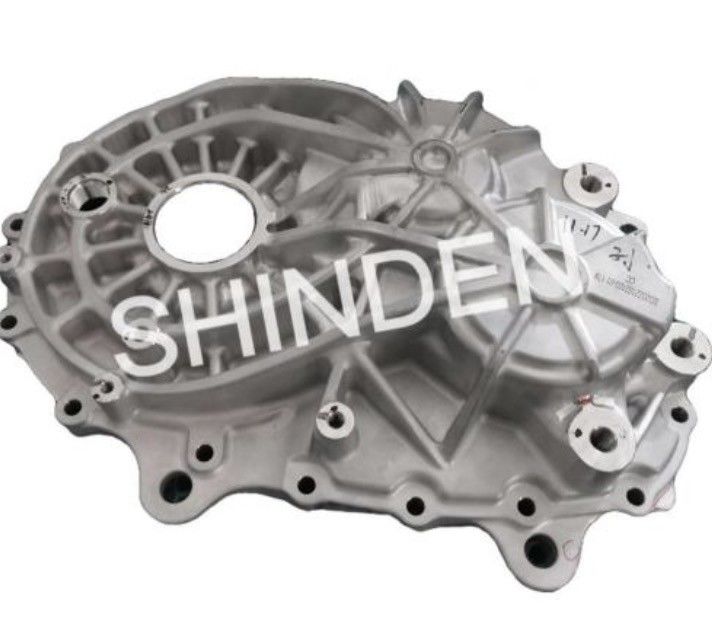

Prototype d'aluminium de haute précision usinage CNC pour le boîtier du réducteur 0

Les principales parties de transformation des produits séparésRéducteurles boîtes sont: trou de support du roulement, surface de jointure, face d'extrémité, base (base d'assemblage), plan supérieur, trou de boulon, trou de fil, etc.Il peut être fabriqué par gravure CNC,Coulée de sable, acrylique transparent ((PMMA/PC)Impression 3D.Les prescriptions techniques relatives à ces pièces de transformation sont les suivantes:
1, le réducteur, le plan supérieur du couvercle et la surface combinée et la surface inférieure de la carrosserie et la surface combinée doivent être parallèles et l'erreur doit être supérieure à 0,06/1000mmK.
2, la rugosité de surface de la surface d'assemblage de la boîte réductrice Ra ne dépasse pas l'écart entre les deux surfaces d'assemblage ne dépasse pas 0,03m, prenez 0,02mm.
3L'axe du trou d'appui du roulement doit être sur la surface du joint et l'erreur ne doit pas dépasser 0,2 mm.
4La tolérance dimensionnelle du trou de support du roulement est généralement HT, la rugosité de surface Ra est inférieure à 1,6 m, l'erreur de cylindricité n'est pas supérieure à la moitié de la tolérance d'ouverture,et la tolérance de précision de la distance entre les trous est de 00,03 mm à 0,05 mm.
5, la surface inférieure de la boîte réductrice est la référence d'installation, pour assurer une précision de 0,2 mm.

6Les trous de vis sur chaque surface de la boîte réductrice ont des exigences de position et la tolérance de position est de 0,15 mm

Prototype d'aluminium de haute précision usinage CNC pour le boîtier du réducteur 1Prototype d'aluminium de haute précision usinage CNC pour le boîtier du réducteur 2
